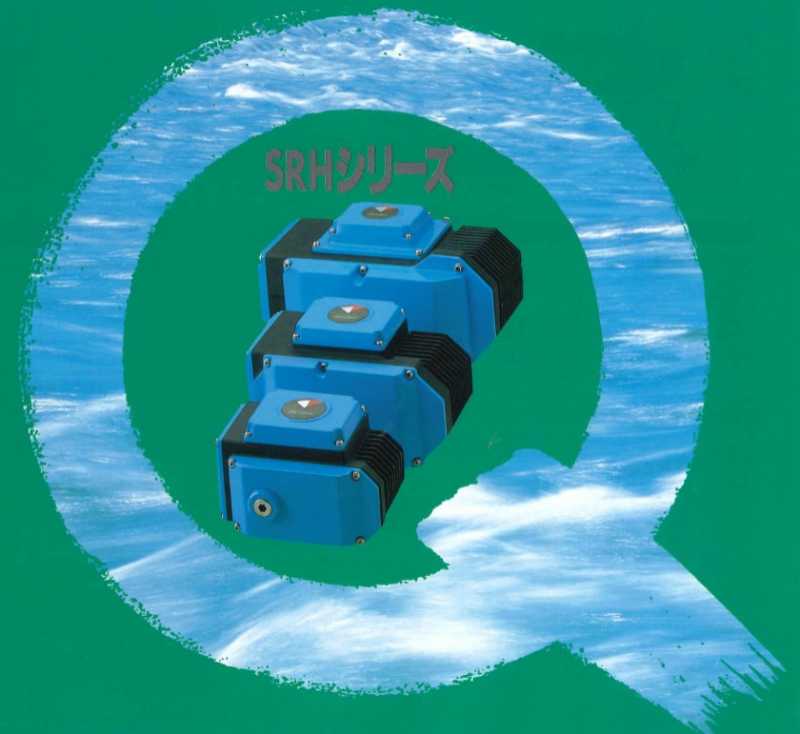

seibu西部电机 SRH 电动式自动返回型 阀门驱动装置分转式--用于水•空气等流体控制
紧凑设计，操作简单，90度转动小型阀门执行机构 用于水？空气等流体控制，90度转动的小型转动型阀门执行机构。本执行机构被大量用于大楼空调、地区冷暖气设施、生产系统之中。
特征
机构主体使用铝合金，外罩使用工程塑料，采用涡轮和直齿轮组装，结构紧凑。
终端室与开关部分分开，留有充分的配线空间，便于从外部导入引线。
规格
| 形式 | SRH-007 | SRH-020 | SRH-060 | |
|---|---|---|---|---|
| ***大输出转矩（N･m） | 70 | 200 | 600 | |
| 开闭时间（sec/90°）50/60Hz | 12/10 24/20 | 12/10 24/20 | 18/15 36/30 | |
| 电源（v） | 单相 100/110 200/220 | |||
| 马达 | 输出（W） | 10 | 40 | 100 |
| 耐热等级 | E | |||
| 热保护器 | 内置 | |||
| 空间电热器 | 8W | |||
| 微型开关接点容量 | AC250V *** | |||
| 引线引进口 | 2-G1/2 | |||
| 周围温度 | -10°～50℃ | |||
| 保护结构 |
IP55/JPW55 (室外防水结构) |
|||
| 终端 |
螺丝尺寸 M3.5×12P |
|||
| 质量（kg） | 4 | 8 | 15 | |
接线参考图
