气动PLC控制系统在生活生产中的应用越来越广泛，但很多人并不清楚气动元件是如何在PLC模块的控制下进行工作的。所以下面我们简单介绍气动执行器在PLC控制系统中的作用与工作原理，如下所述：

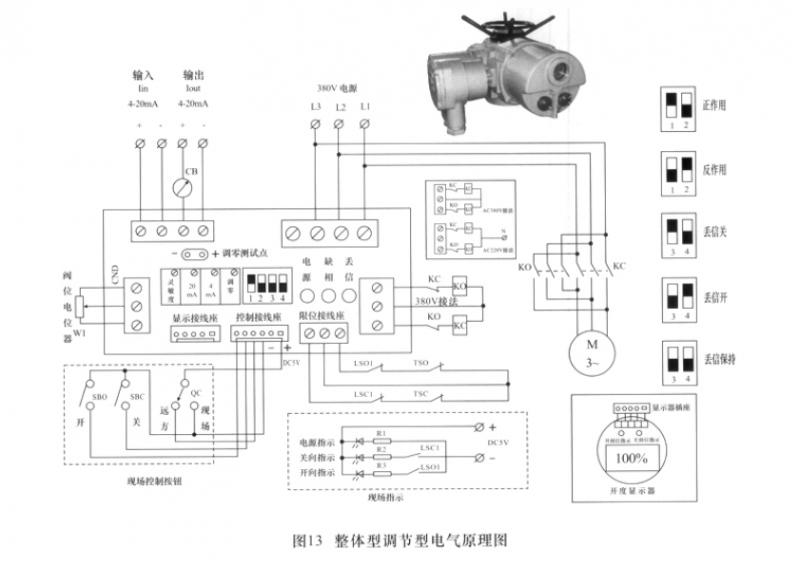

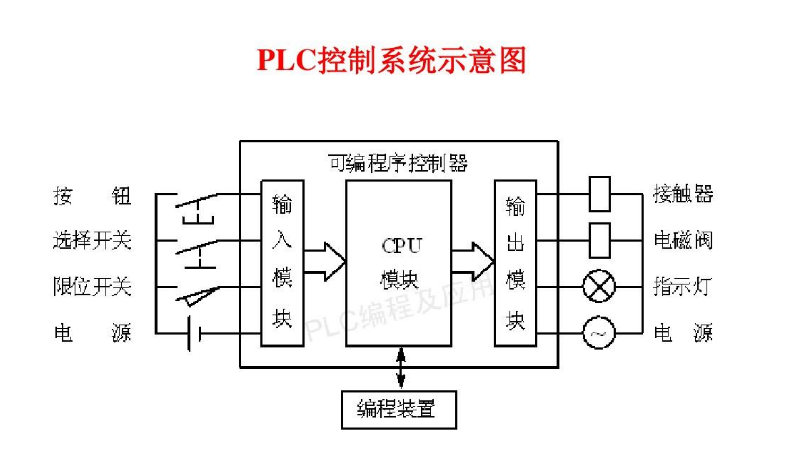

气动执行器在PLC控制系统中是由PLC主机模块通过RS-232串口通讯连接OMRON的PLC，对PLC进行编程和监控。PLC的I/O模块分别接入输入、输出信号，其中输入模块连接到阀门上的两个位置传感器，通过PLC的输入模块ID211的指示灯亮的先后顺序来显示阀门的开关状态。输入模块接收两路阀门检测脉冲输入，即脉冲A与脉冲B。在运行状态下，脉冲A输入时指示灯A亮，脉冲B输入时指示灯B亮。输入顺序为AB，表示开阀。输入顺序为BA表示关阀。阀门检测脉冲A和B信号必须部分叠加，否则不能正常检测阀门开度。通过PLC的输出模块OC225控制两个继电器，继电器具有两组常开常闭输出触点，1组为开阀输出触点，1组为关阀输出触点。开阀时，当阀门开度大于或等于所设阀门限位值时开阀输出触点动作，气动阀门开度小于所设阀门限位值时开阀输出触点动作，发明开度小于所设阀门限位值时开阀输出触点复位。关阀时，当阀门关到零位且21s内无脉冲输入时关阀输出触点动作；若21s内有脉冲输入，则延时21s关阀输出触点动作。通过继电器的吸合来控制两个电磁阀的开关，电磁阀打开后，便可以控制气动执行器使得阀门做相应的开阀或关阀动作。同时接近传感器把阀门的开关情况再传送到PLC中，并同要求的阀门开度作比较，直到符合要求为止。

上海求育QY-QDSY07气动PLC控制实验系统是根据《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等通用教材内容要求开发生产。实验台可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等。可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

---

基本实验回路

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.单作用气缸速度控制回路

4.双作用气缸的调速回路

5.双作用气缸双向调速回路

6.速度换接回路

7.缓冲回路

8.二次压力控制回路

9.高低压转换回路

10.计数回路

11.延时回路

12.过载保护回路

13.互锁回路

14.单缸单往复控制回路

15.单缸连续往复动作回

16.直线缸，旋转缸顺序动作回路

17.多缸顺序动作回路

18.双缸同步动作回路

19.四缸联动回路

20.卸荷回路

21.或门型梭阀的应用回路

22.快速排气阀应用回路
