电气阀门定位器执行机构的调试

电气阀门定位器气动执行机构的调试，首先将阀门放至全关位置，为保证阀门关闭严密，拧阀杆上连接螺母至拧不动为止，阀芯和阀座肯定接触紧密了，此时调整阀杆行程刻度牌至零位，然后接通气源，用减压阀将气源压力调至所需压力，然后用信号发生器给定位器输入4mA电流，调整定位器上的零点调整手轮至阀门刚刚开始动作为止，接着再输入20mA电流，根据行程刻度，调整零点调整手轮和量程调整装置使阀杆行程为全开，然后重复输入4mA和20mA的步骤，直至阀门满足4mA全关和20mA全开的要求。为了保证阀门在4mA的时候关紧，在调试时可以输入4.10~4.15mA电流作为全关的信号，这样在实际工作状态下4mA电流肯定能将阀门关紧。

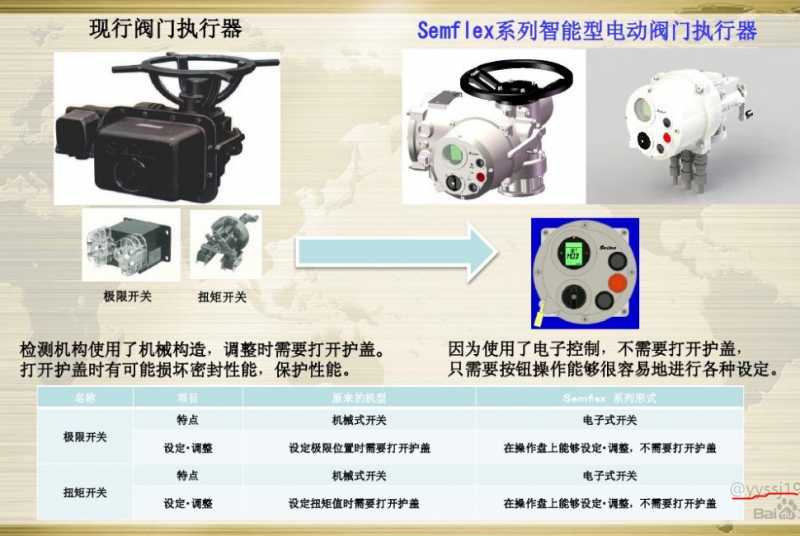

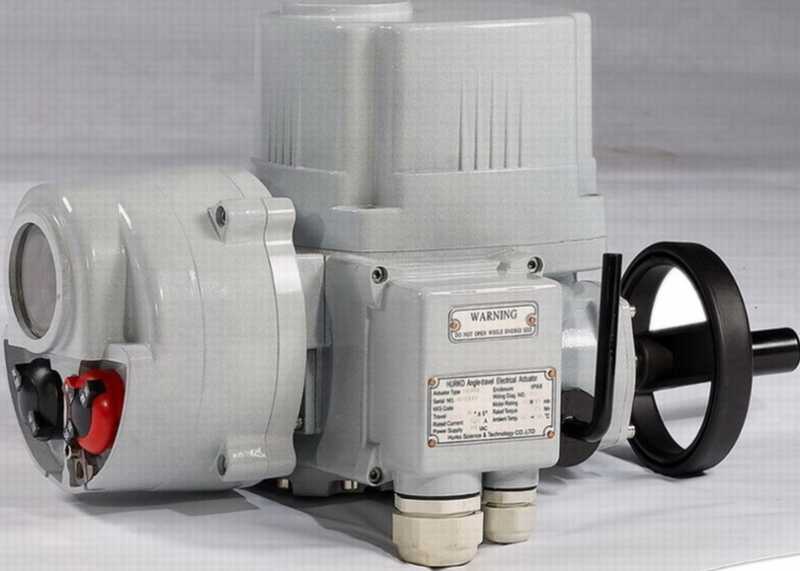

        电气阀门定位器电动执行机构调试时，用手轮将阀门开至中间位置，然后给开或关的信号，看阀门是否向正确方向动作，如果相反，则电机反转，只需将电机三相电源的两相调换即可。力矩开关出厂后已经整定好，-般不需调整，如需调整，则查找说明书对应力矩开关上的刻度值调整。行程开关的调整分关向和开向，关向调整时，将阀门手动致“全关”，用起子压下顶轴，并旋转90°可卡住为止，按关向箭头旋转关向调整螺母，直到关向转动柱动作，使转动柱。上的凸台与两旁箭头方向基本一致为止（非动作状态，凸台方向与箭头方向垂直），旋回顶轴复位，开向调整时，手动将阀门致“全开”，用起子 压下顶轴，并旋转90°可卡住为止，按开向箭头旋转开向调整螺母，直到开向转动柱动作，使转动柱。上的凸台与两旁箭头方向基本一致为止，旋回顶轴复位。之后给出开、关信号，看阀门是否达到要求。
